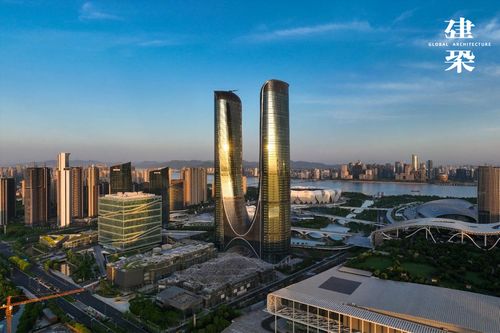

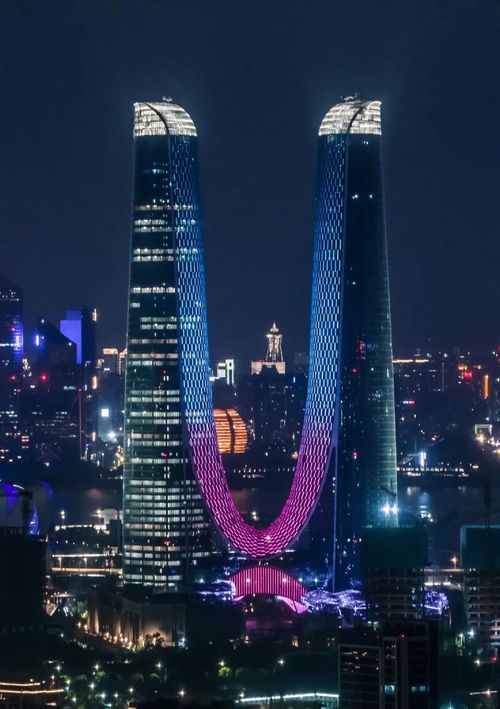

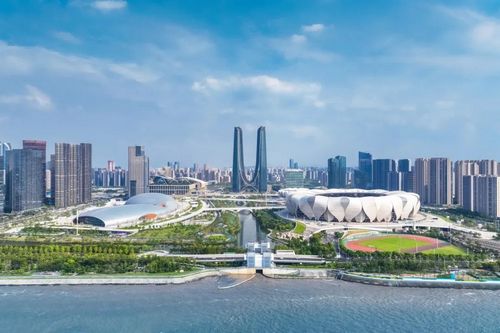

日前，杭州世紀中心完成竣工驗收，成為杭城第一高樓，傲立錢塘江畔。位于杭州奧體博覽城核心位置，這座嶄新的城市地標以約310米的高度煥新城市天際，向世界展示杭城魅力。
從前期方案研究、設計深化到材料選擇和現場安裝，奧雅納與SOM設計事務所等合作伙伴緊密合作，為兩座塔樓提供全過程幕墻顧問服務，助力這一地標項目順利落成。
打造雙曲面幕墻結構

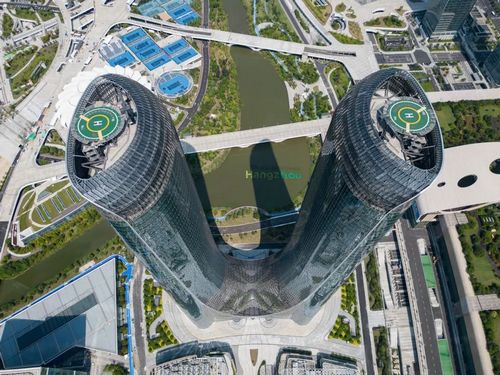

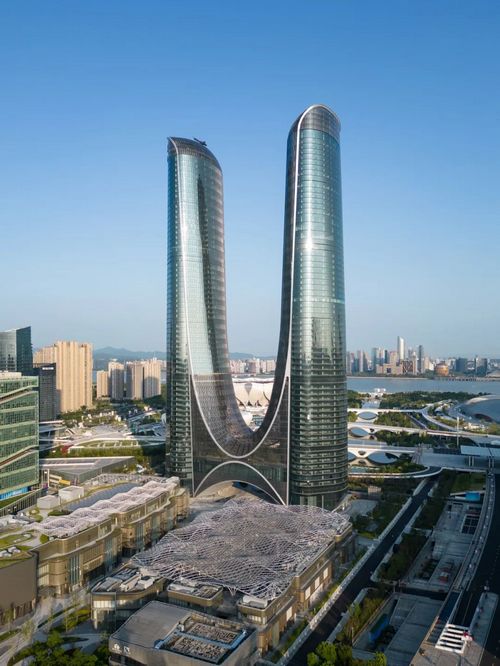

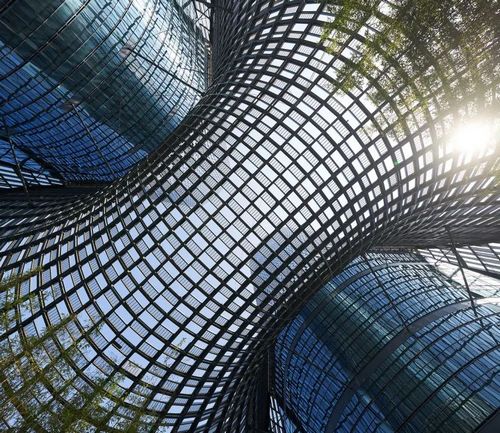

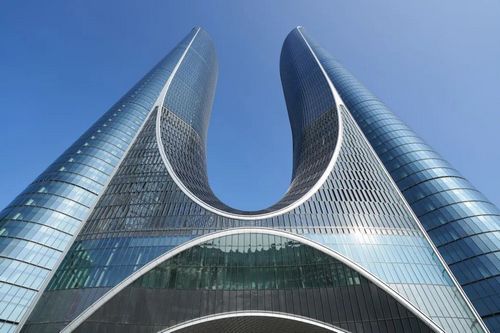

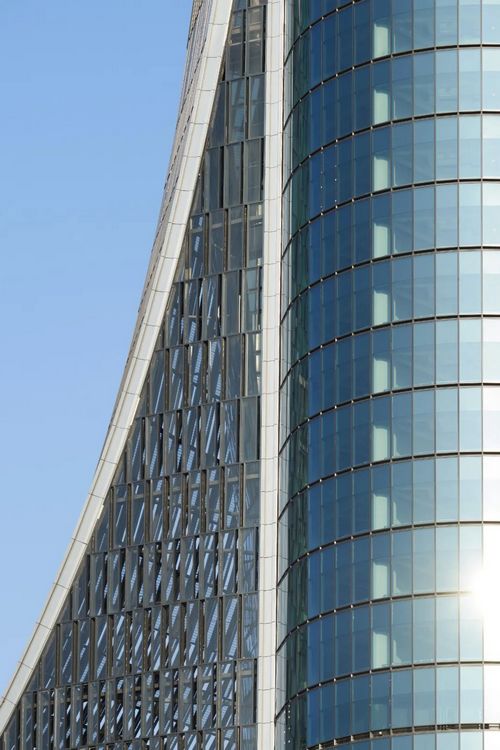

世紀中心由兩座塔樓和商業設施組成。雙塔呈獨特“H”造型，全玻璃幕墻勾勒出光滑流暢的曲面立面。懸垂鋼結構連廊勾連雙塔，形成馬鞍型懸垂屋面。
優化塔身翹曲板塊
基于建筑的幾何形狀、功能和美學需求，我們將塔樓幕墻劃分為10種不同的系統類型。
塔樓外側及內側均采用單元式幕墻。連橋頂部屋面為雙曲面的“馬鞍形”造型，兩側面為直面造型，則采用框架玻璃幕墻設計。

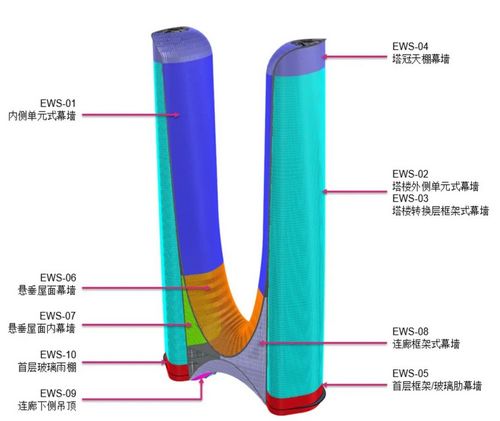

幕墻系統分布圖

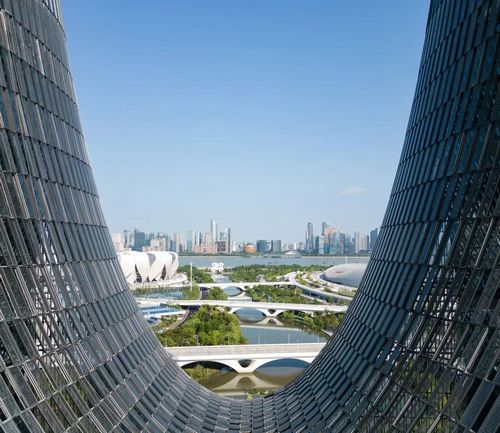

塔樓外立面采用非線性曲面設計，使用的翹曲玻璃板塊總數多達18724塊。通過BIM建模，我們對板塊進行參數化分析，研究整個立面中所有玻璃板塊的彎曲尺寸，并對玻璃面板的翹曲量進行統計。

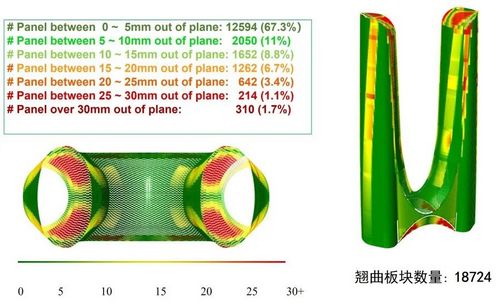

外表皮參數分析
針對翹曲量在30mm以內的不同面板，我們分別運用平板玻璃擬合和冷彎加工工藝實現雙曲面幕墻結構，由此有效減少了單元板塊的加工周期、難度及成本。

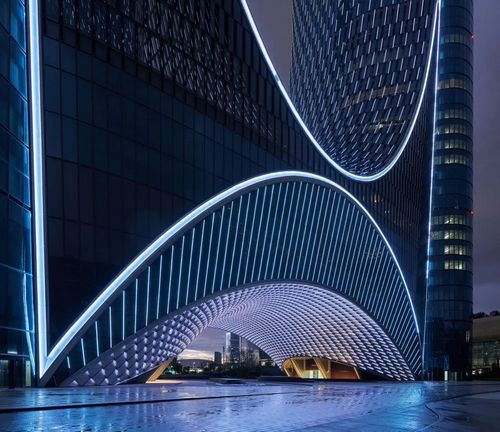

鑄就柔性懸垂屋面
為確保建筑曲面的平滑以及幕墻板塊尺寸可上下調節，我們對主鋼結構的施工誤差提出了嚴格的控制要求。
根據主體結構的計算模型，我們在幕墻安裝前對整個曲面上所有鋼結構連接點的位移進行分析，確定板塊的固定方式和伸縮方向以及相鄰板塊之間的間隙尺寸，以避免主結構變形時相鄰板塊發生碰撞。
此外，根據連橋鋼結構的外立面形狀及受力特點，我們對鋼連橋屋面玻璃板塊的返尺測量、加工和安裝順序提出優化建議，以減少玻璃板的安裝誤差，確保安裝過程中鋼連橋體系的受力均衡。
節材降碳
助力可持續發展
風洞測試結果是幕墻玻璃選型、型材用量以及埋件規格等的重要依據。針對項目風洞報告，奧雅納幕墻團隊與內部風工程專家展開跨專業合作，并與風洞測試單位進行了充分細致的溝通，合理優化了測試的風壓結果。

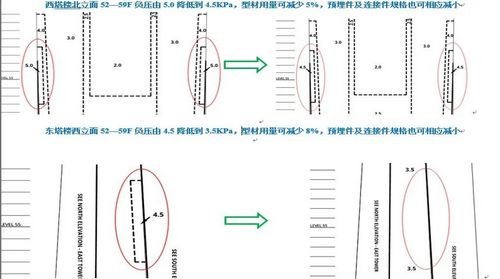

部分荷載優化結果
此舉有效減少了幕墻型材及預埋件用量，同時，預埋件及連接件規格亦得以相應減小。

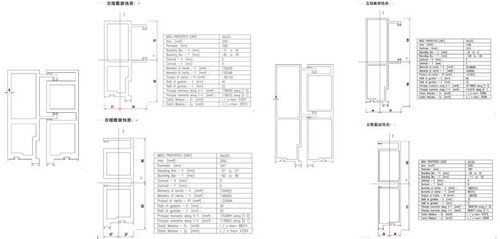

幕墻板塊優化
此外，基于建筑方案中的外墻板邊線，我們進一步優化幕墻型材，將深度225mm的幕墻板塊優化為更經濟的275mm板塊，減少了38.7%的鋁型材立柱用量。
全過程服務
確保品質精益求精
為保證項目高質量落地，我們配合業主考察主要幕墻材料加工廠，幫助業主選擇適合的加工廠家。

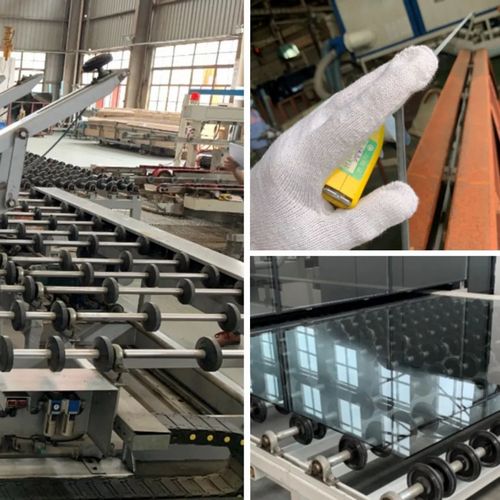

考察幕墻材料加工廠

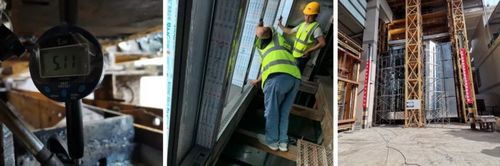

我們在安裝前進行1：1原型模型測試，包括氣密性、靜態及動態水密性、抗風壓性能、平面內外變形性能及垂直位移、耐撞擊測試等。項目順利通過各項性能指標測試，設計要求得到了驗證。

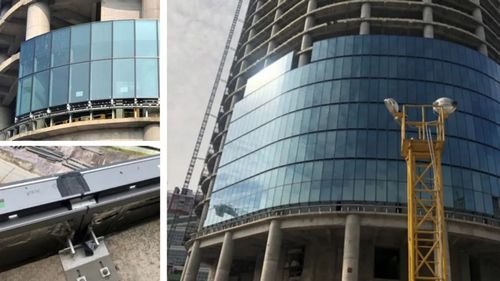

安裝前測試
現場巡查記錄
在幕墻安裝過程中，我們定期展開現場巡查，及時提出施工要點、改進事項及其他合理建議，確保項目在保證質量、安全、美觀的基礎上順利進行。

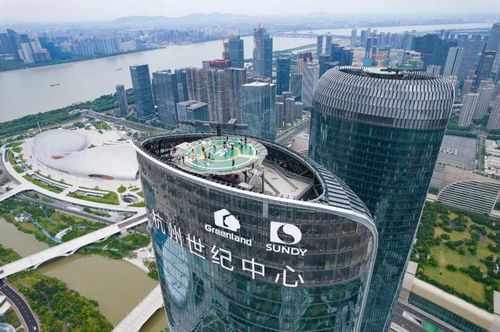

從規劃設計到竣工落成，杭州世紀中心的每一步進展都備受矚目，推動著錢江世紀城的再次騰飛。
未來，這座時代地標將以星級酒店、行政公館、總部辦公基地、時尚文化商業等豐富業態，助力錢江世紀城打造總部經濟新高地，與城市共發展。
文章轉自：GA環球建筑
