由joshua ramus領導的建筑事務所REX公布了其在柏林一家歌劇院的擴建方案。"柏林歌劇院 "位于berenstra?e，距離unter den linden僅有幾步之遙，于2019年12月發起競賽，提出對現有建筑進行改造和現代化的方案。
同時還要求增加一個新的相鄰結構，包含排練和練習區、辦公室和公共空間，如咖啡館和商店。REX是大賽的決賽選手之一，最終由德國kadawittfeldarchitektur公司贏得了比賽。
REX的方案被描述為對現有的komische oper建筑的“尊重而又獨立的合作伙伴”。大多數的功能被有效地包含在一個“核”中。
在這里，有兩個排練階段、管弦樂隊排練和練習室，它們位于一個包含乘客和場景電梯、樓梯和休息室的中心循環中心的兩側。
與此同時,在behrenstra?e,建筑是由一個新的公共廣場的支持戶外餐飲和可以作為戶外場所表演、展覽、市場、時裝表演、或電影。
這個設計方案旨在創建一個相互尊重的、獨立的合作伙伴，突出komische oper建筑，并定義一個新的城市節點，適合機構的重要性。
它的周邊體量、向外的公共功能和寬敞的城市廣場將建筑融入社區的肌理之中。低調但動態的正面允許擴張的創造性能量溢出到公共領域或完全與世隔絕。

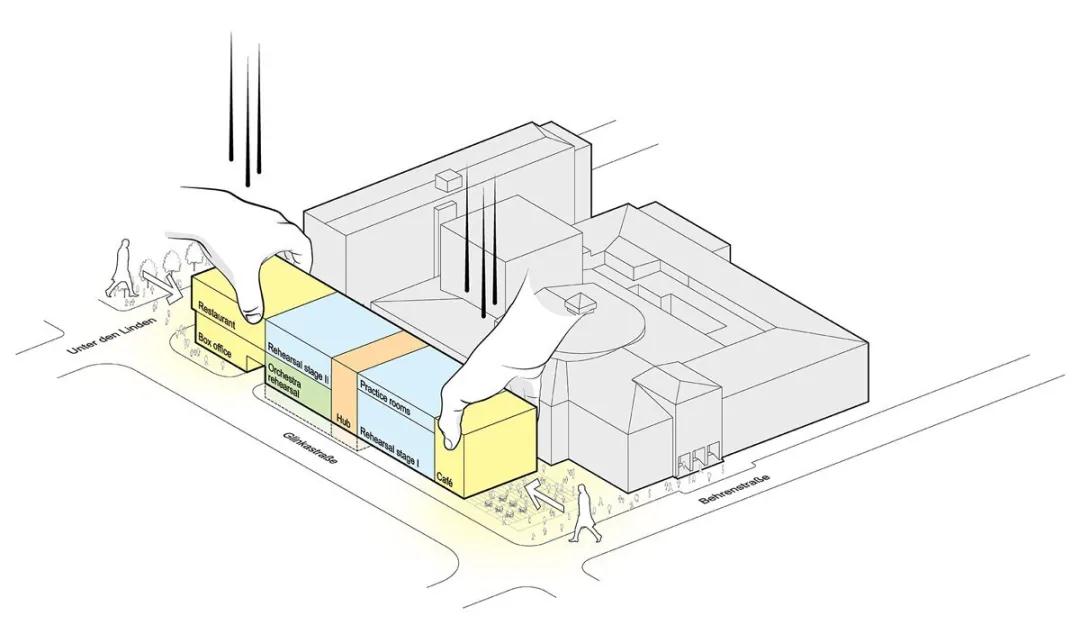

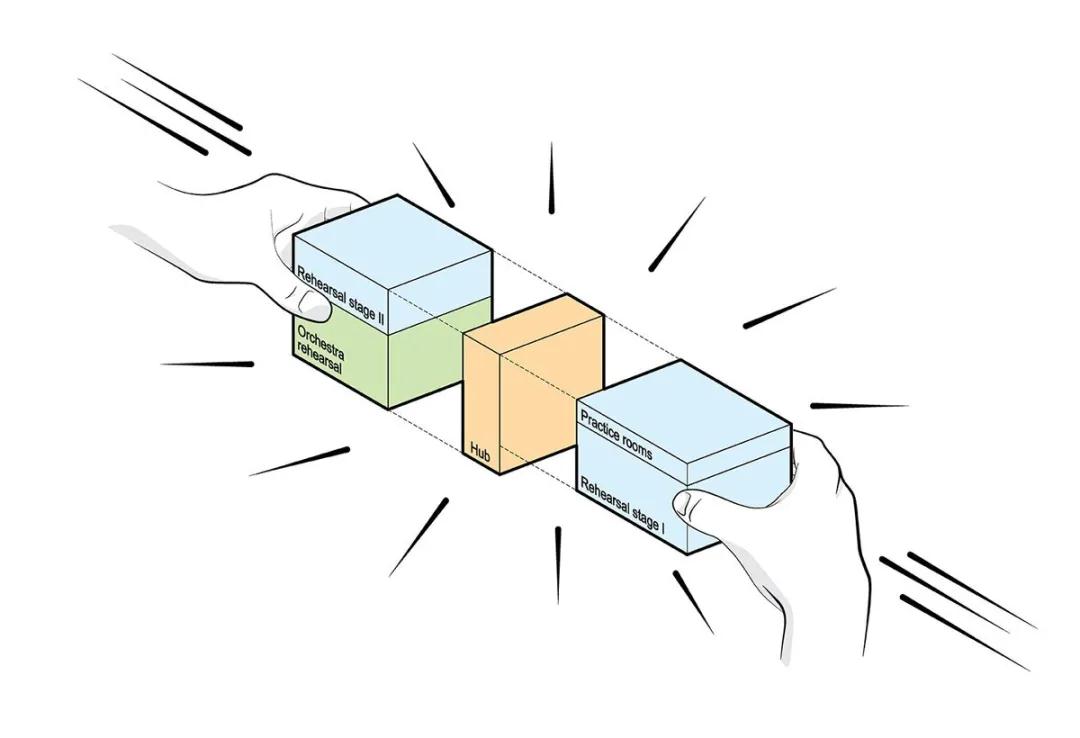

komische oper擴建項目將其基本功能濃縮為一個動態的“核心”:兩個排演階段，管弦樂隊排演，和一套練習室橫跨一個中央“循環中心”，包括乘客和場景電梯、樓梯，以及供表演者、布景、樂器和設備流動運動的休息室。
這種緊湊的組織使核心成為一個高效的排練節點，由于在排練階段使用了可變的耙式地板機械，成為一個活躍的公共表演場所，也能夠舉辦私人活動，提高經濟生產力。

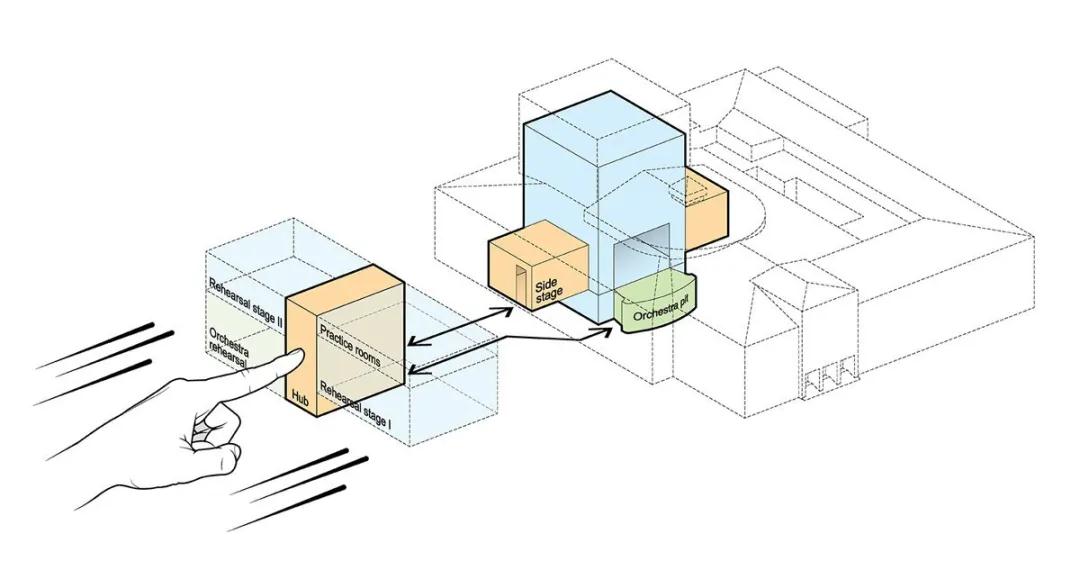

nucleus的流通中心將表演者和技術人員——以及排練和其他支持空間——直接連接到現有的komische歌劇院的主舞臺和管弦樂池。
更大的排練舞臺毗鄰側舞臺入口，允許布景配置在不影響其他功能的情況下進行測試和運輸。新的樂團排練和樂器存儲與樂團池對齊，確保演出前使用的及時周轉。

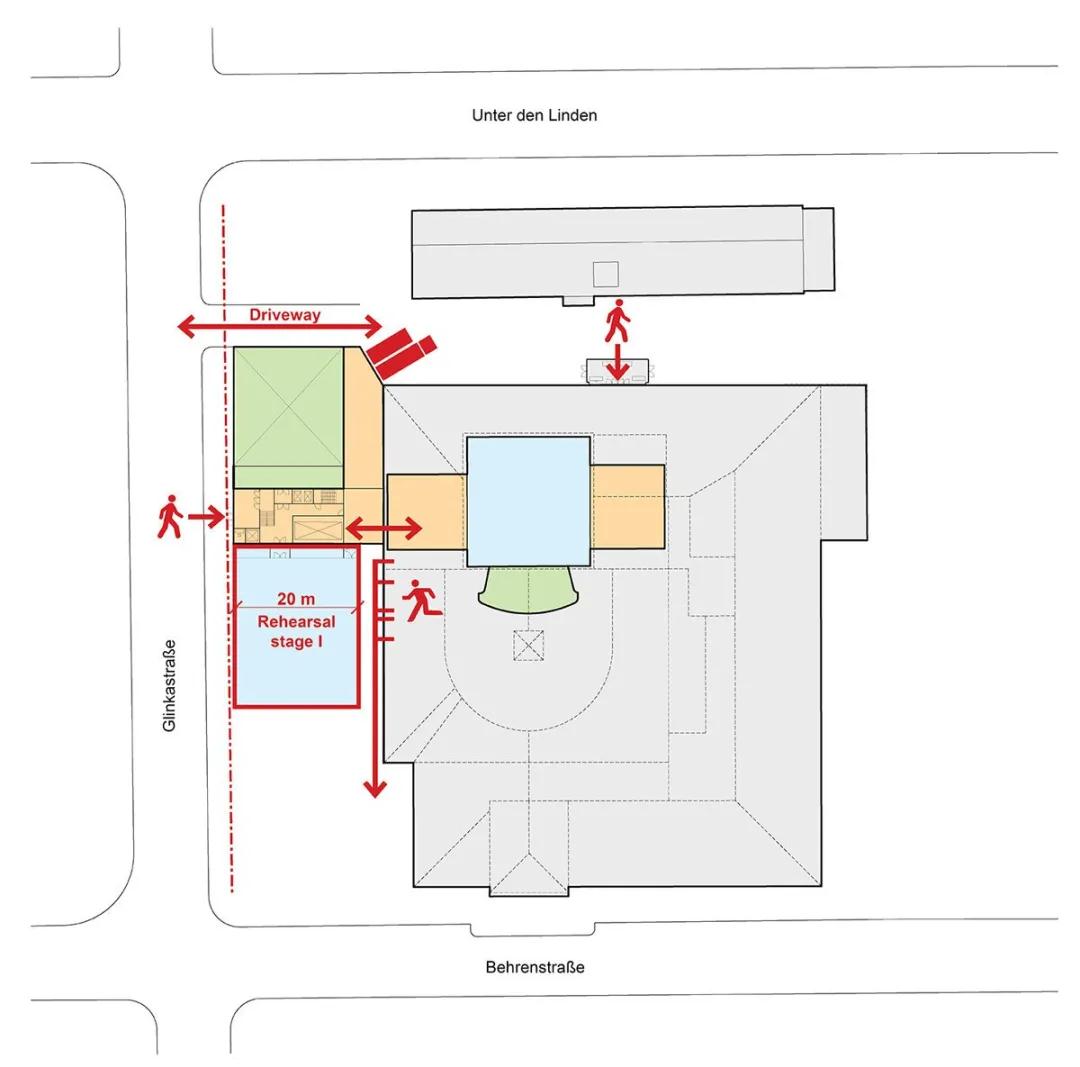

除了最大限度地擴大與現有komische oper的連接，nucleus的緊湊性保留了所需的裝載和出口通道，同時保持了關鍵的20米寬的彩排階段的占地面積。
演員和工作人員訪問komische擴張了歌劇院glinkastra?e保持主導地位komische加工的不同入口behrenstra?e,作為觀眾的公共訪問點和米作為文化里程碑。
現有的演員入口在后庭的komische oper進行了改進，新的安全前廳毗鄰擴建的場景碼頭，并對其進行了安全監督。

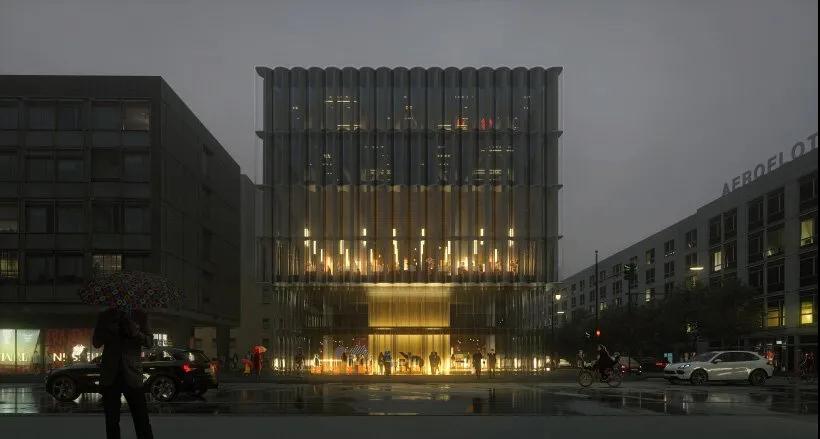

核心的緊湊性也使城市活化劑能夠達到其目的。在behrenstra?e,咖啡館的三層堆疊?提供意見的城市和較大的彩排階段。一個新的公共廣場——“城市空間”——在咖啡館前?支持戶外餐廳,可以作為外部場所表演、展覽、市場、時裝表演、或電影。
在山下，新的票房、商店和餐館增加了喜歌劇院在這條受歡迎的大街上的知名度。像?咖啡館,餐館,有自己的專用的入口為獨立操作,讓客人看小彩排彩排活動階段。由于這些公共用途將吸引客流量，它們也將通過komische oper的節目創造新的客戶粘性，并提供非演出收入來源。
作為公開演出彩排階段空間時,顧客訪問這些場館的入口?咖啡館和餐館等公共和私人之間的明確界定功能是維護;份?咖啡館和餐廳成為場館的游說和酒吧空間。

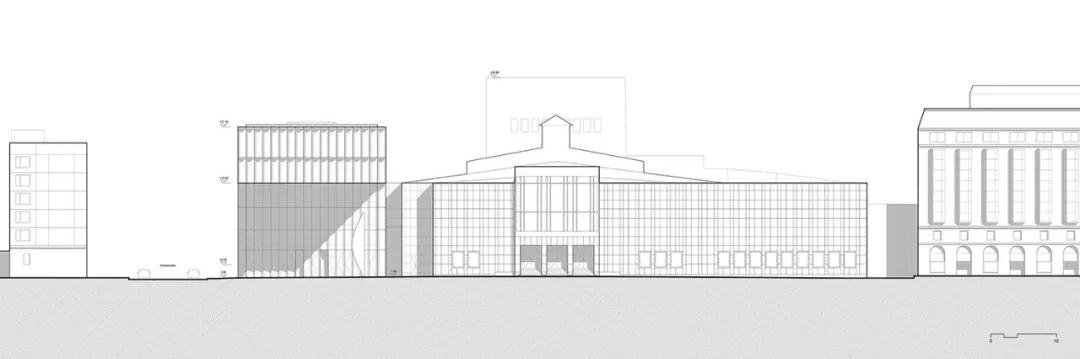

擴建部分策略性地與komische oper入口區塊的后部排列，以保留其歷史入口的重要視線，并保留裝載通道作為擴建部分的通道。

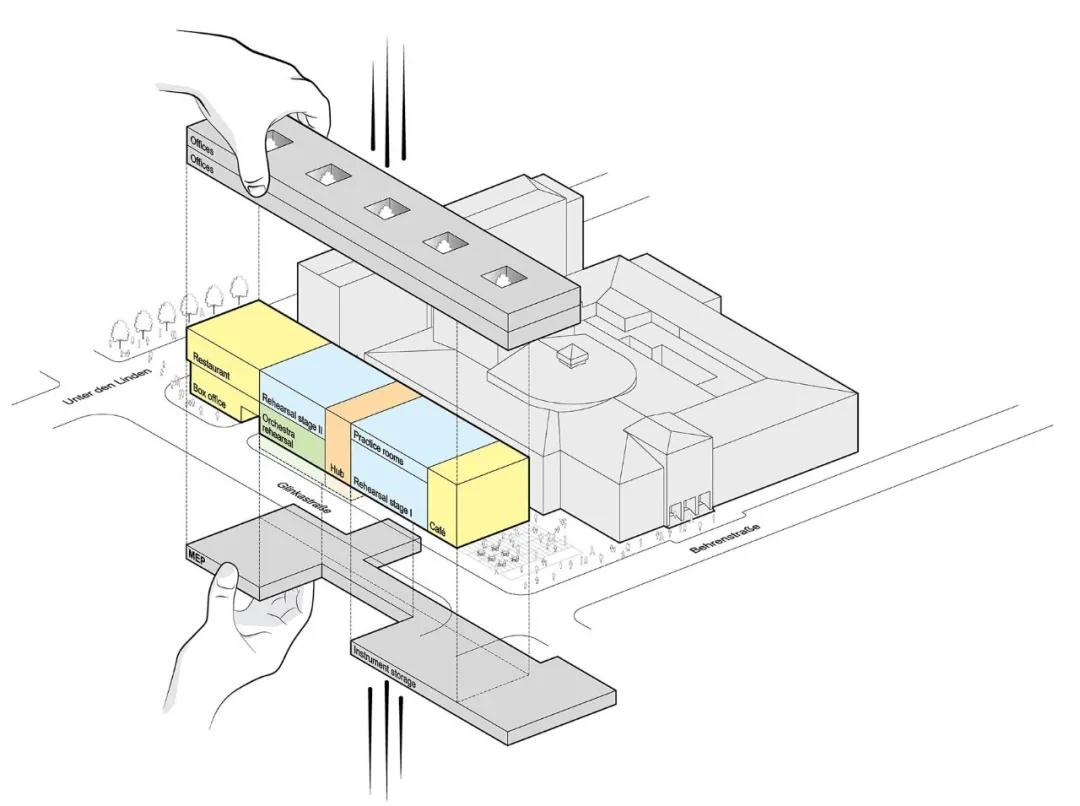

辦公室、儀器存儲和機械空間被組織在核心和新的城市設施的上下長酒吧中，延伸到場地的110米。

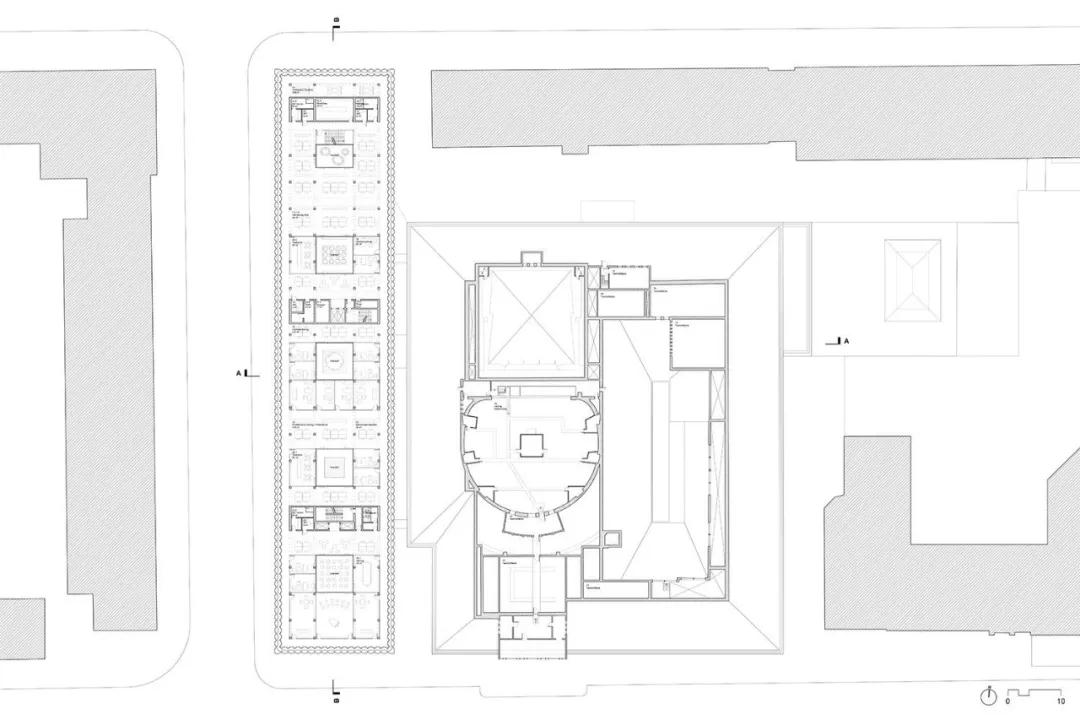

辦公樓層以雙層庭院為特色，將陽光和新鮮空氣引入工作空間。由于可展開的EFTE枕頭，它們可以全年使用。

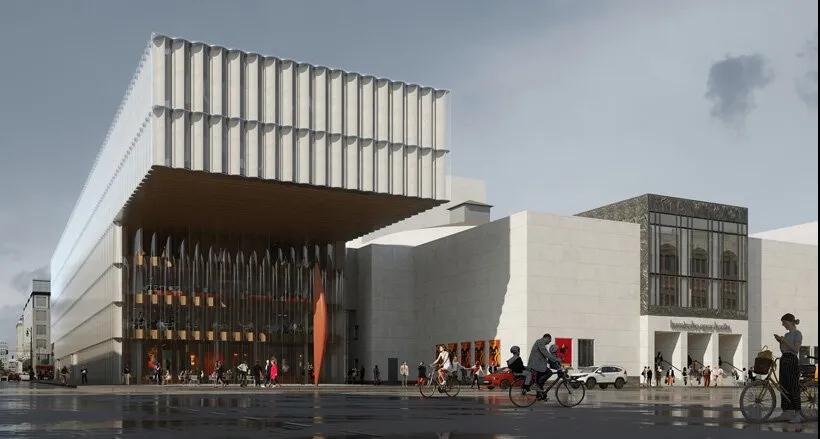

辦公室的地板上創建一個20米長的懸臂behrenstra?e,定義了城市空間。在近15米高,懸臂框架視圖從角落komische加工glinkastra?e和behrenstra?e,進一步加強恭敬的兩棟建筑之間的共生關系。
在山下，類似的10米長的懸臂(創造了下面的玻璃封閉的售票處)延伸了支持歌劇院的公共人行道。

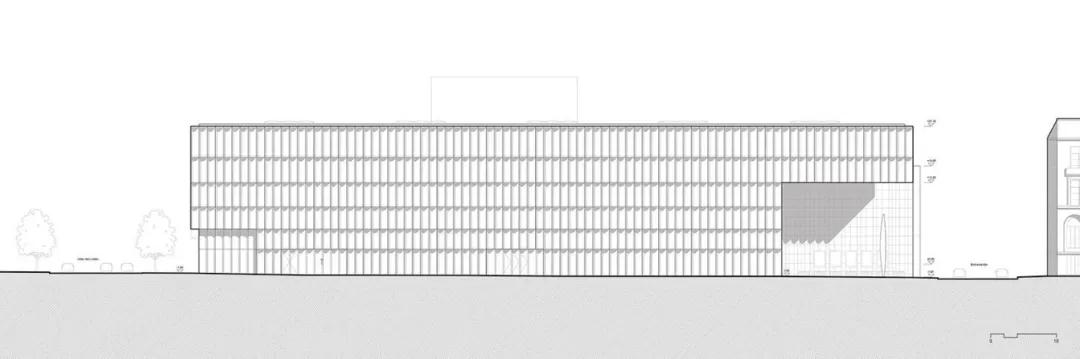

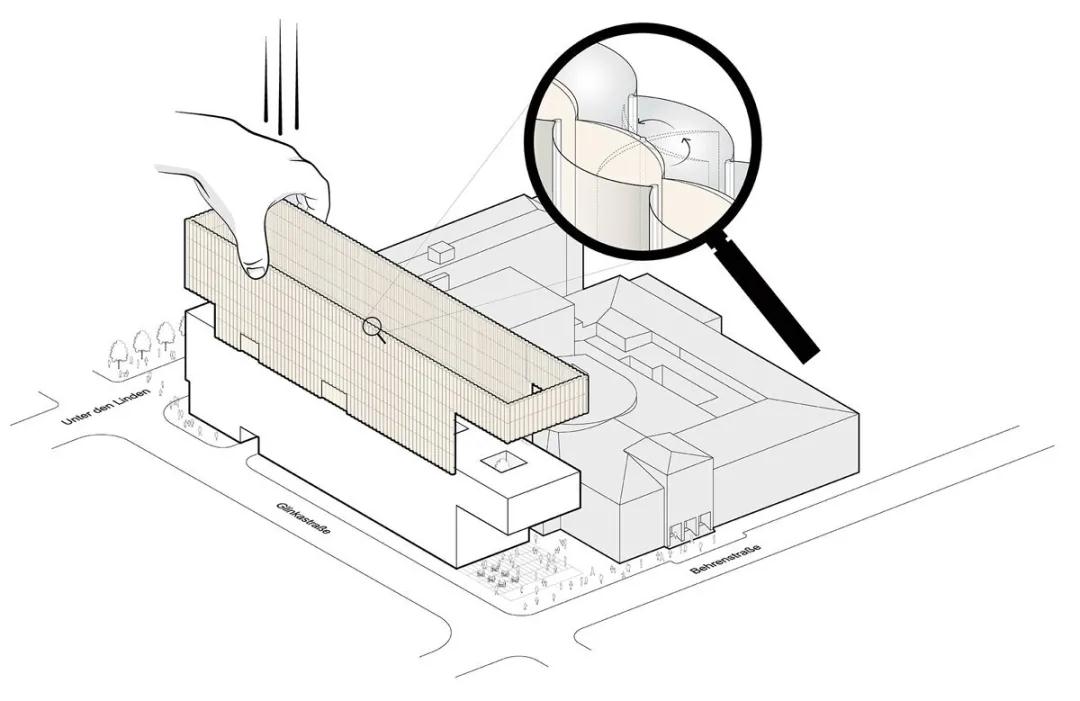

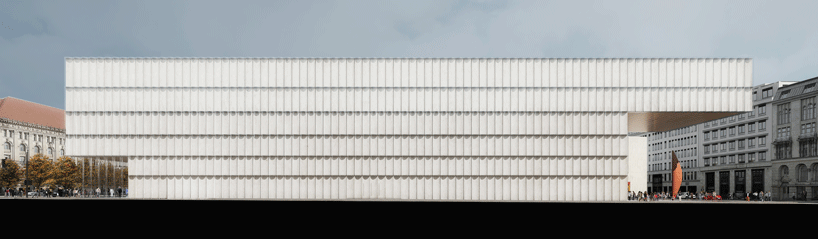

擴張的雙層正面的綜合石材百葉窗(匹配白色白色短衣砂巖重新安裝在現有komische加工)是建筑最明顯的特征之一,視覺和可持續。
4.2米高的3 m圓弧百葉窗180度旋轉跟蹤太陽,但是也給表演者選項1)暴露他們的工作,根據需要,路人,2)受益于在大白天排練,最小亮度和眩光)創建完整的管制環境。正面的不斷變化的性質給出了構建其微妙的動態身份。
每個立面的兩層玻璃，它們之間的自然通風空洞，以及封閉的石材太陽/眩光控制百葉，結合起來顯著減少了建筑的機械和電力負荷。
雙層表皮/空氣腔減輕了外部溫度的波動，并創造了一個自然通風的煙囪效應。當石頭百葉窗垂直于太陽旋轉時，日光進入建筑深處，減少電負荷，為被動供暖加熱結構的地板和墻壁。

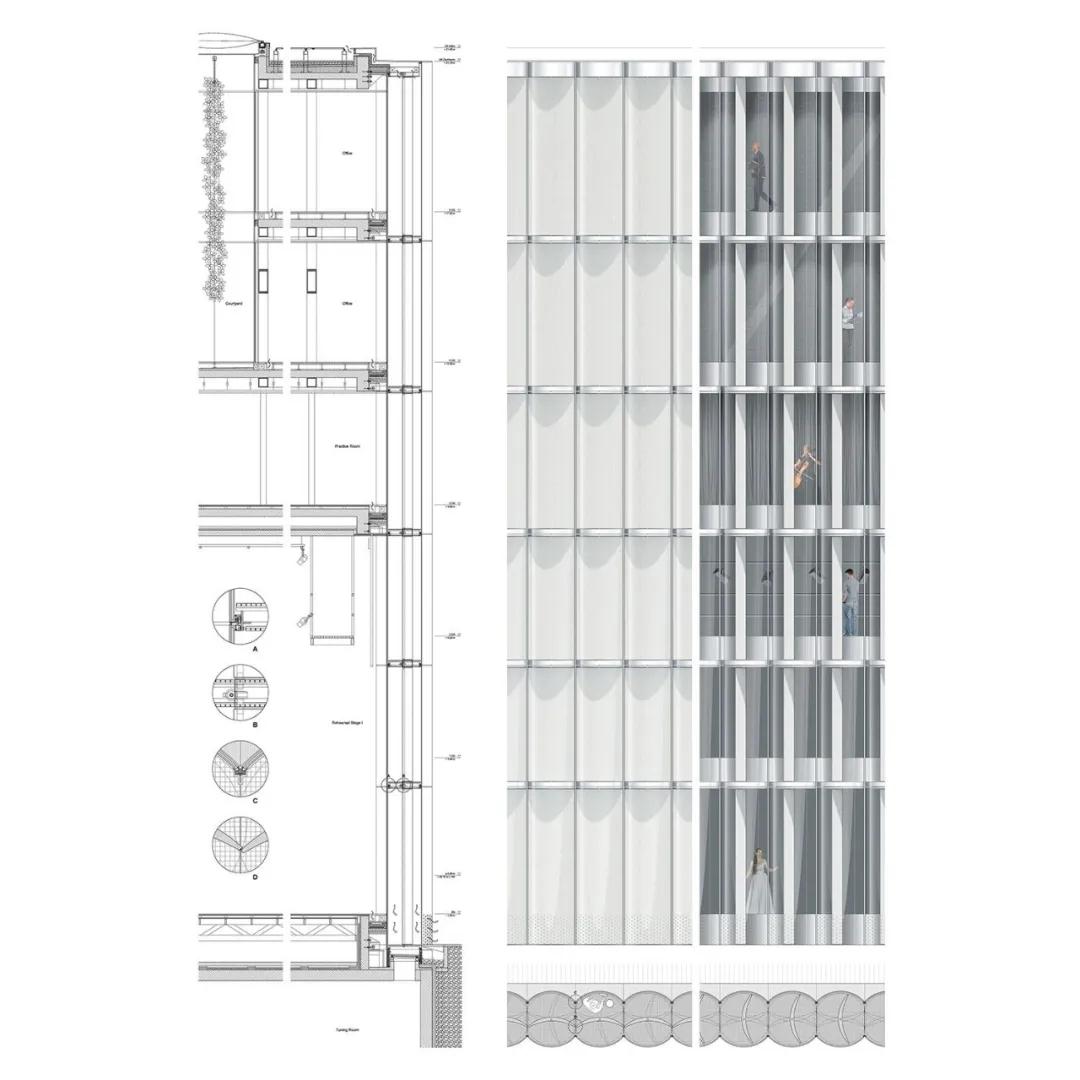

fac?外殼的外部玻璃層是由heat-curved、疊層,裸露的低鐵玻璃面板pre-bonded擠壓鋁聯鎖磁帶,貼在top-hung鋼“T”配置文件提供一個最小的外觀。
內玻璃層由雙層上釉、熱彎、低鐵安全玻璃單元組成，表面3涂有三銀low-e涂層;它的安裝類似于外部層壓板與預上釉鋁組件和鋼' T '型材。冬季總窗墻u值為0.70 w/m2k，高SHGC為0.20。
玻璃幕墻系統在擴建工程的聲學性能中發揮了重要作用。
- 雙層外墻將排練臺、樂隊排練、練習室、公共項目和辦公室與街道噪音隔離開來。
- 石頭百葉窗讓房間展現出自己和房間內的活動，而不影響其聲學完整性。
- 中空玻璃系統中20毫米玻璃內層的質量和整體阻尼有助于聲學溫暖，并減輕玻璃作為聲學飾面時經常出現的亮度。
- 弧形玻璃提供了聲學擴散，并與排練階段的技術通道一起為表演者提供聲學支持。
在辦公室的五個庭院中，每個庭院都有一個安裝有ETFE枕頭的可操作框架?？蚣苓B接到軌道上，允許可操作屋頂滑動打開，使庭院成為員工一年四季的休閑場所。
空氣充氣板提高了U值熱性能，并通過印刷圖案，可以根據需要降低SHGC。整個外墻懸掛在屋頂上，以保護其免受可變板塊移動的影響，并盡量減少沿玻璃表面的水平接縫。

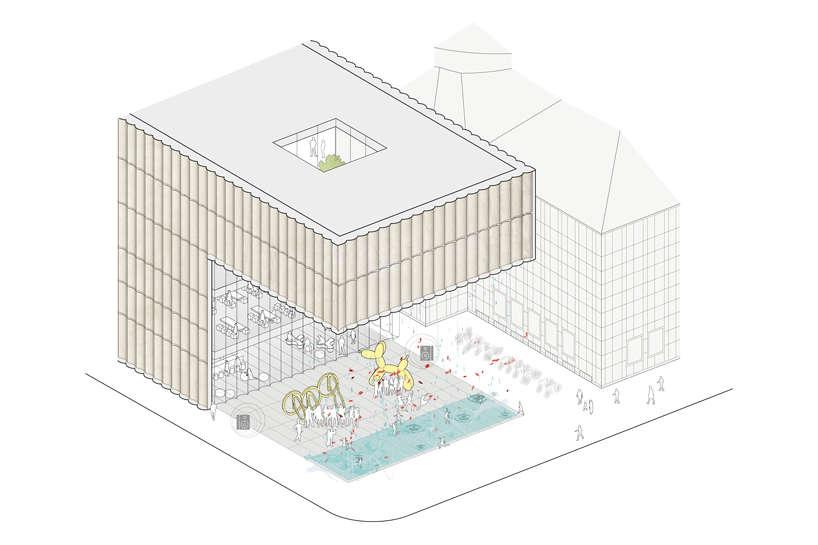

這個不斷變化的公共廣場既可以作為咖啡館的室外座位區，也可以作為展覽、表演、市場、時裝秀或電影院的活動空間。
除了吸引新的顧客，這個空間的多功能性還為科米亞歌劇院通過機構合作提供了不同的收入來源，進一步確保了其社會和經濟的可持續性。

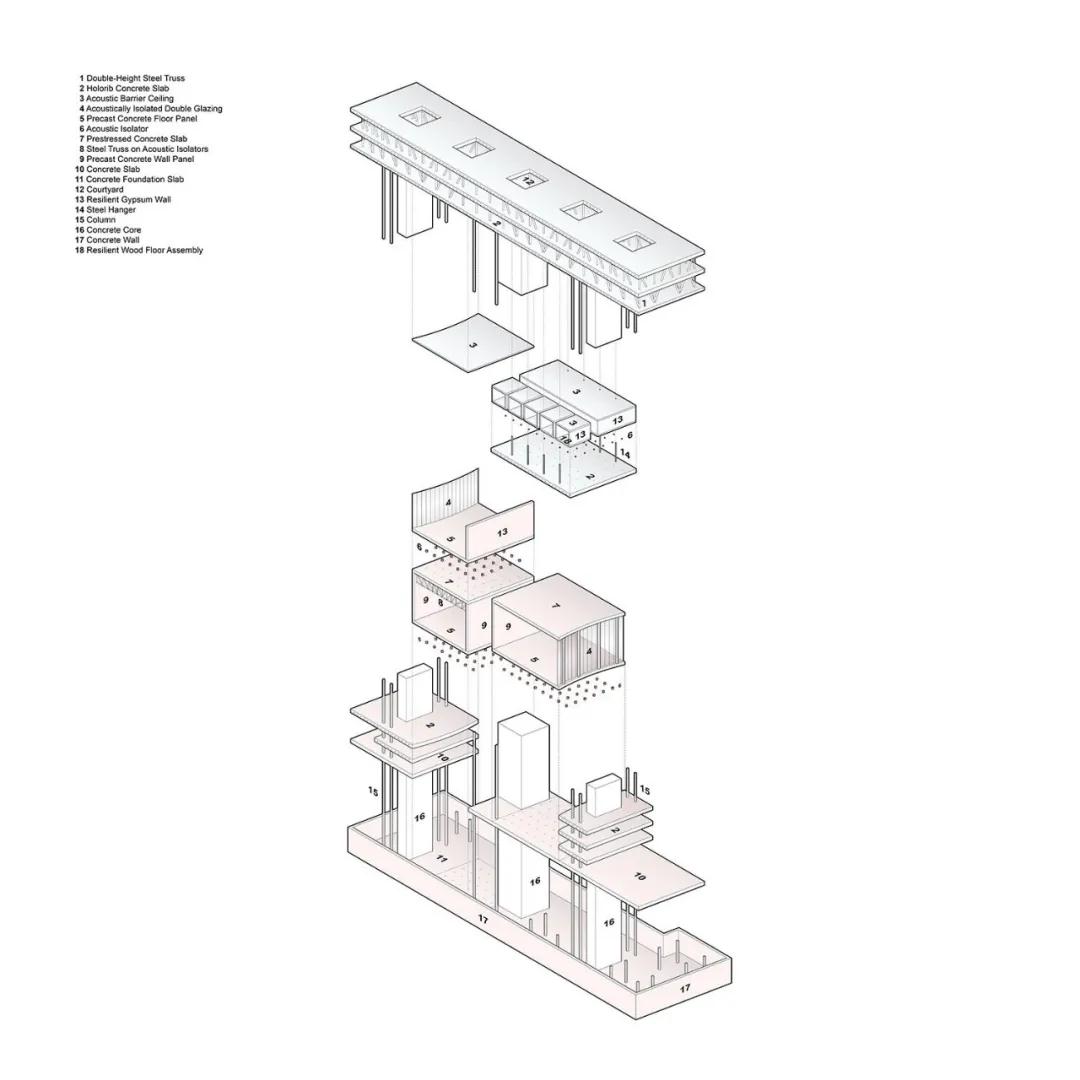

三個封閉的混凝土核心在中心和兩端擴展組成其主要的結構體系。剛性核心除了作為主要的豎向支撐元素外，還吸收主要由風荷載引起的橫向運動。
所有通用的、非隔離樓板均由核心和混凝土柱組合支撐;除了一樓的傳統混凝土板，它們都是“holorib”，以實現高效率和減輕重量。

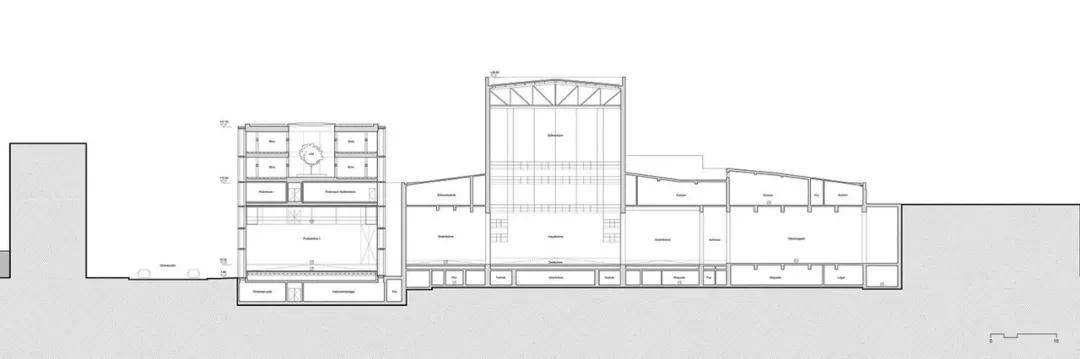

在最上面的兩層——辦公室——四個平行的，通高的桁架橫跨建筑的整個長度，一個連續的梁與混凝土核心一起形成20米長的懸臂懸停在城市房間和10米長的懸臂懸停在售票處。
漂浮在一般的樓板上方，頂部桁架下方，所有的排練空間都采用了盒中盒的概念，在房間之間和上層建筑之間提供最佳的聲音和振動隔離。
排練階段和管弦樂隊排練被建造成獨立的盒子，放置在隔振器上，并使用隔聲墻連接在主要上部結構的側面。
更大的排練舞臺和管弦樂隊排練箱使用各種組合的常規和預應力預制混凝土樓板/天花板、預制墻和鋼桁架，而小型排練舞臺箱由預制混凝土板和石膏板墻壁/天花板組成。
相比之下，練習室的盒子——由木地板和石膏板墻壁/天花板組成——由辦公室桁架上的吊架懸掛的傳統混凝土板彈性支撐。

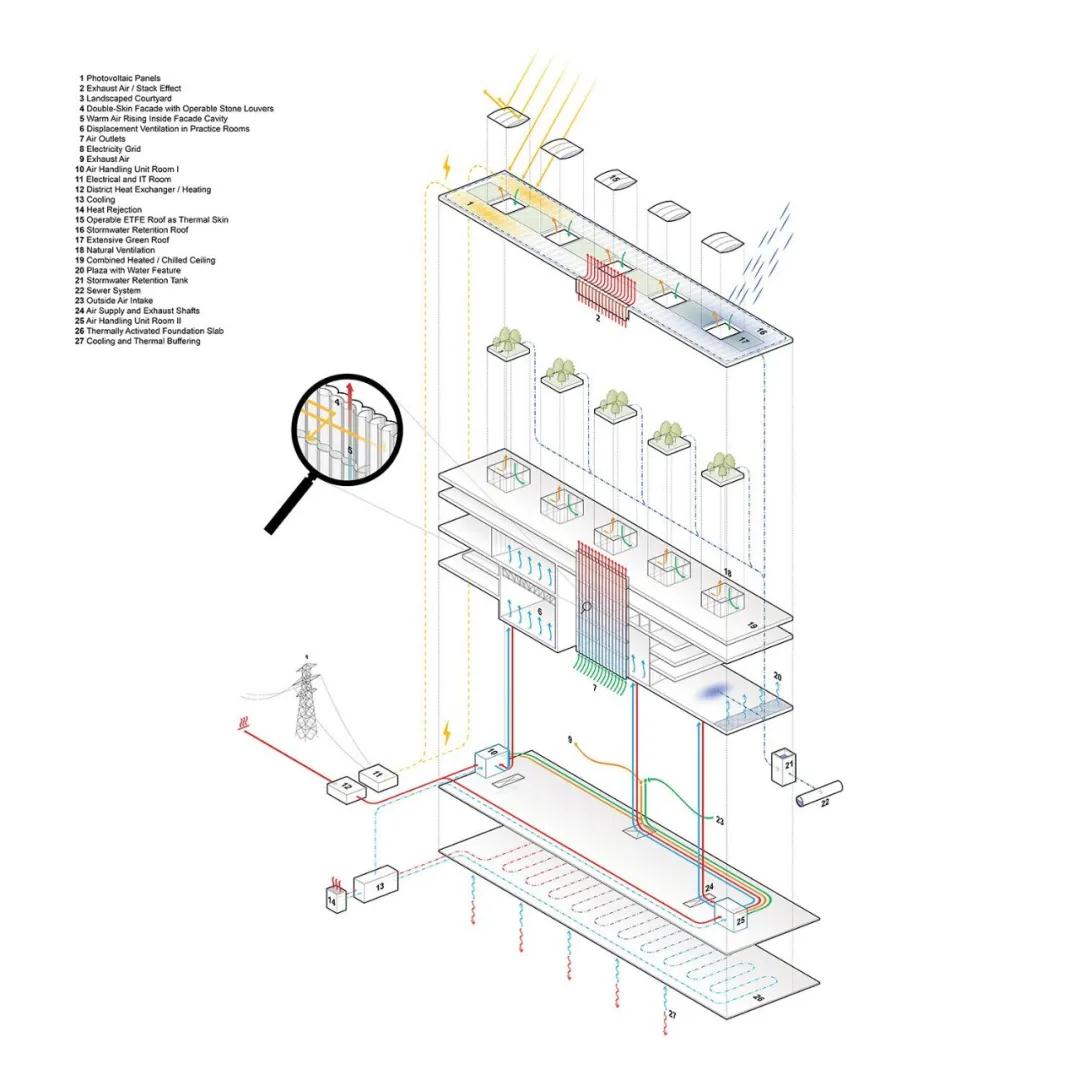

擴建工程采用了多項可持續發展戰略，包括：
自然通風的外墻，優化的建筑系統（置換式通風；多孔空氣分布；高效、顯熱、潛熱回收裝置和低壓空氣管道；輻射熱系統；地?zé)岬卦聪到y(tǒng)），光伏組件，綠色屋頂和開放空間。
辦公室層的自然通風通過被動調節的庭院提供，這些庭院在冬天是封閉的，有三層ETFE枕頭型空間，可以在中期和夏季打開。
這創造了半開放的植物緩沖空間，從冬季最低年溫度12°c到夏季陰涼的環境溫度，充分利用作為休息和娛樂空間。
庭院立面采用單層玻璃，為辦公室提供最佳的日光質量和自然通風。ETFE枕頭型空間下面的紡織遮陽系統有助于控制日光、眩光和溫度。
建筑單位：REX
年份：2020
占地面積：38,000平方米
項目地點：德國
