1、坡度與踏步尺寸

(1) 坡度

指的是樓梯段的坡度，即樓梯段的傾斜角度。

坡度有兩種表示法，即角度法和比值法。

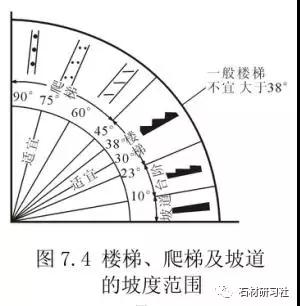

一般樓梯的坡度在23°~45°之間，常用30o左右，舒適角度26o-34’。坡度超過45°時，應設爬梯；坡度小于23°時，應設坡道。

(2) 踏步尺寸

踏面寬和踢面高，踏面是人腳踩的部分，寬度一般為250~320mm。

踢面高與踏面寬有關，根據人上一級踏步相當于在平地上的平均步距的經驗，踏步尺寸可按下面的經驗公式來確定：2h+b=600--620

式中 h—踢面高度；b—踏面寬度；600~620mm—人的平均步距。

踢面高：一般為100~200mm

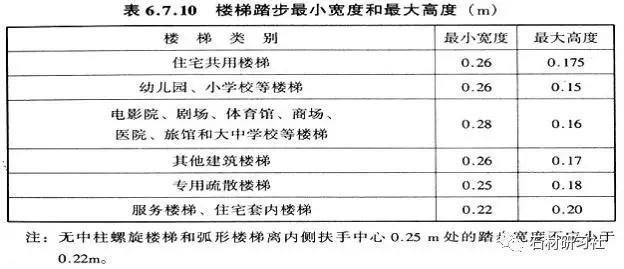

在建筑工程中，常見的民用建筑樓梯踏步尺寸b、h的取值可按《民用建筑通則》表選定。

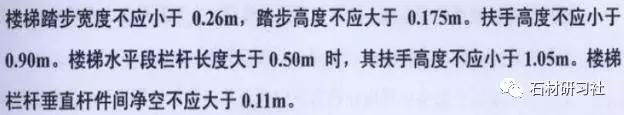

住宅規范的規定

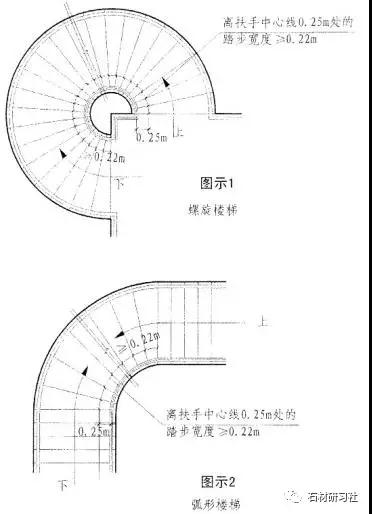

圓或弧形樓梯規定

2 樓梯段寬度與平臺寬度

(1)梯段寬度

樓梯段寬度：指樓梯段臨空側扶手中心線到另一側墻面（或靠墻扶手中心線）之間的水平距離。

梯段寬度根據設計人流的股數、防火要求及建筑物使用性質等因素確定。

每股人流按500～600mm寬度考慮，單人通行時為900mm，雙人通行時為1000～1200mm，三人通行時為1500～1800mm，其余類推。同時，需滿足各類建筑設計規范中對梯段寬度的限定。如住宅≥1100mm等。

注：每股人流寬度為0.55+（0～0.15）m.

（2）平臺寬度

保證通行人行順暢和搬運物品的方便。

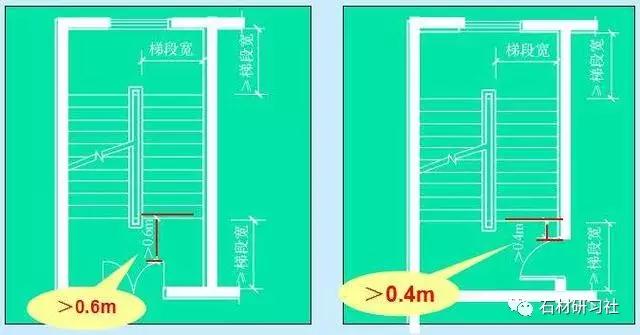

住宅：中間平臺寬度D1和樓層平臺寬度D2，平臺寬度應大于或等于梯段寬度，并≮1200mm。

平臺寬度的確定

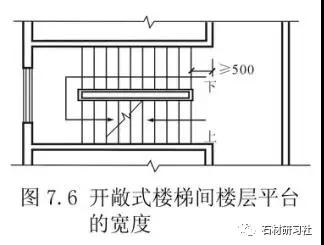

根據樓梯間的尺寸、梯段寬度等，確定平臺深度。中間（樓層）平臺寬度不應小于梯段的寬度。對于直接通向走廊的開敞式樓梯間，其樓層平臺可借用建筑的走廊，因此樓層平臺深度可不受此限制，但是為了避免走廊和樓梯上的人流相互干擾，并且為了便于使用，應留有一定的緩沖寬度，一般為500寬。

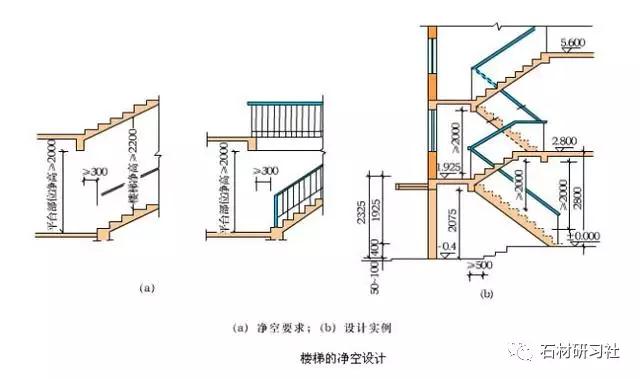

3 樓梯的凈空高度

包括樓梯段上的凈空高度和平臺上的凈空高度。

(1)樓梯段上的凈空高度:

踏步前緣到上部結構底面之間的垂直距離，應不小于2.2m。

(2)樓梯平臺凈高度：

確定樓梯段上的凈空高度時，樓梯段的計算范圍應從樓梯段最前和最后踏步前緣分別往外300mm算起。

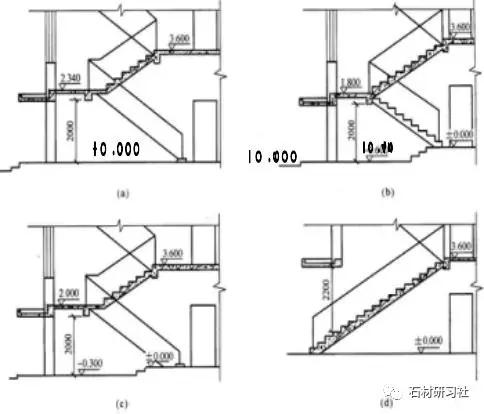

當?shù)讓有菹⑵脚_下做出入口，為使平臺下凈高滿足凈高要求，可采用以下處理方法：

長短跑梯段，增加樓梯第一跑的踏步數量，兩個梯段形成長短跑，以此抬高底層休息平臺的高度。

局部降低地坪標高，利用室內外高差，將部分室外臺階移至室內。

采用長短跑和降低平臺下地坪標高相結合的方法。

底層采用直跑樓梯。

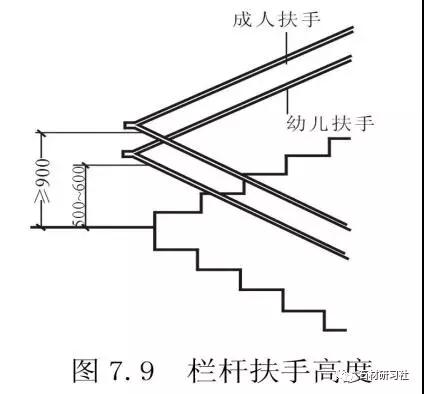

4 欄桿扶手高度

欄桿扶手高度：指踏步前緣到扶手頂面的垂直距離。

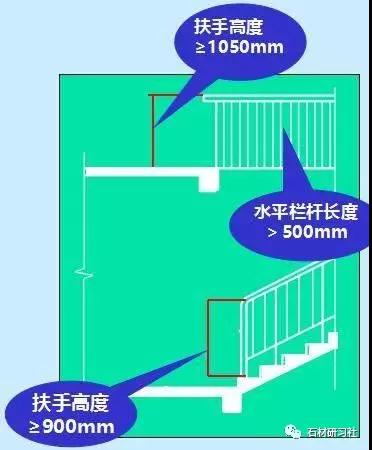

一般建筑物樓梯扶手高度為900mm；平臺上水平扶手長度超過500mm時，其高度不應小于1050mm；

幼托園建筑的扶手高度不能降低，可增加一道600~700mm高的兒童扶手。

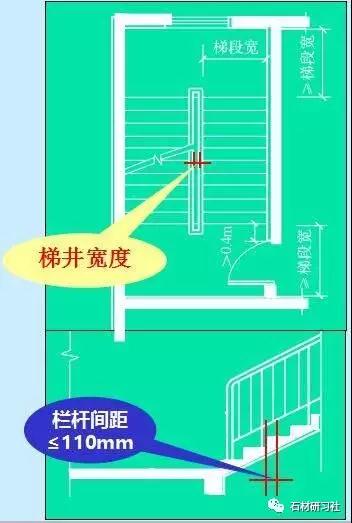

梯井：

兩個梯段之間的空隙。公共建筑梯井寬度不宜小于150mm，住宅、小學、兒童機構60-200mm。

垂直桿件間≤110mm。

封閉樓梯間，樓層平臺一般與中間休息平臺等寬，但必須滿足規范規定的局部尺寸的要求。

樓梯設計的步驟

（1）樓梯的寬度根據房屋的層數，耐火等級和使用人數計算樓梯總寬度。

（2）確定樓梯數量和每部樓梯的梯段寬度。

（3）根據房屋類型，確定踏部的高和踏步寬，即確定樓梯的坡度。

（4）根據房屋的層高，計算每層踏步級數(N)。

（5）根據房屋類型和樓梯在平面中的位置，確定樓梯形式。

（6）確定平臺的寬度和標高。

（7）計算樓梯段的水平投影長度L和樓梯間進深最小凈尺寸B。

（8）計算樓梯間的開間最小凈尺寸。

（9）按模數協調標準規定，確定樓梯間開間和進深的軸線尺寸。

（10）繪制樓梯平面圖和剖面方案圖。

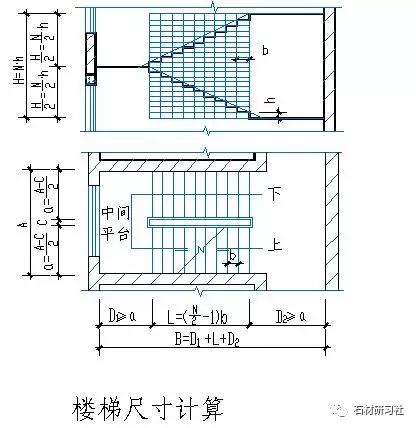

樓梯尺寸計算

以平行雙跑樓梯為例，說明樓梯尺寸的計算方法，根據層高H和初選步高h(yuǎn)定每層步數N，N＝H/ｈ。

（1）根據步數N和初選步寬b決定梯段水平投影長度L，L=（0.5N-1）Xb。

（2）確定是否設梯井。供兒童使用的樓梯梯井不應大于120mm，根據樓梯間開間凈寬A和梯井寬C確定梯段寬度a，a＝（A－C）/2。

（3）根據初選中間平臺寬D1（D1≥a）和樓層平臺寬D2（D2>a）以及梯段水平投影長度L檢驗樓梯間進深凈長度B，D1＋L＋D2＝B。如不能滿足，可對L值進行調整（即調整b值）。

如底層平臺下設通道：
